港口GIS，是指将港口空间地理信息数字化，通过智能网络工具进行综合开发利用的系统。港口GIS以港口规划建设管理地理信息系统为基础，可逐步扩展到港口生产建设和管理的各个领域，是数字港口的公共基础平台。是提升港口形象、软实力和核心竞争力的重要举措，是建设“数字港口”的重要步骤。港口GIS建设是进一步强化港口战略地位，抢占港口高技术领域制高点，争创港口发展新优势的高瞻远瞩的战略举措。其最终发展方向应是融港口区域与港口行业于一体，港口企业与港口行政管理于一体，电子商务与电子政务于一体的复合型GIS。 根据我公司近年来对港口GIS的调查和了解，结合国内外先进的经验，提出了港口GIS建设的构想：港口GIS是港口规划、生产、行政、电子商务与电子政务管理的公共基础平台，近乎所有的港口应用系统都可建立在港口GIS平台之上。包含港口基础型GIS、港口应用型GIS和港口公众型GIS三大部分。 我公司目前在港口GIS平台上实现或正在实现的主要功能：

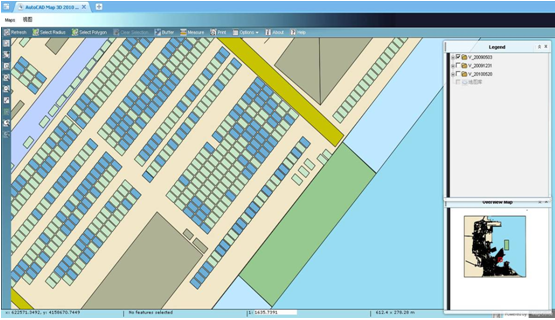

即空间信息基础数据平台，我公司与测绘公司配合测绘并绘制了烟台港西港区总体规划图，对地图数据进行了处理，以全港区1:2000地形图作为工作底图，无缝叠加烟台港西港区的总体规划，制作西港区电子沙盘，提供图文一体化的总体规划编制、修订、浏览、查询和管理用户接口，为制定港区总体规划工作提供强有力的支持。2010年11月签订的合同，2011年4月验收。

满足港口货运商务理货、调度配工指挥等相关的业务流程，其主要功能为通过GIS系统，图形化的展示整个作业港区的货物堆存信息、船舶信息、港区道路情况、监控信息，为调度室、商务公司提供实时的、准确的信息；生产设施一目了然，货位载货量不同颜色区别显示货场，堆场、货位精确定位，铁路、管网、监控、船舶位置精确显示，作业前场后场距离测量以及地图货位信息打印等功能从而达到提高效率、避免误装卸、司机在生产操作中的任意性，达到节约生产成本的目的。

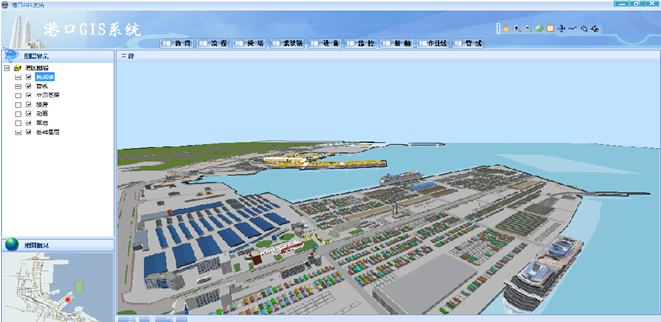

地图应用查询总体布局：

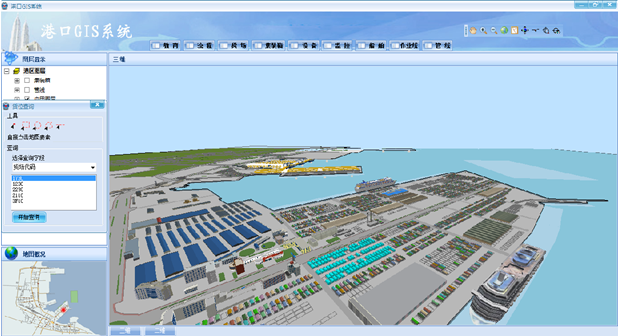

通过点选或输入货场代码查询港区地图中某一区域的货物信息，查询结果将列表显示在港区地图中，通过放大、高亮、清除、查看详细信息等功能来实现所选中的某一货位，在港区地图实现与之对应的互动，也可以通过查看全部来查看选中的货位的详细信息。三维地图中对应的模型数据随生产管理系统数据变化呈动态变化，做到随时更新三维数据模型。如图所示

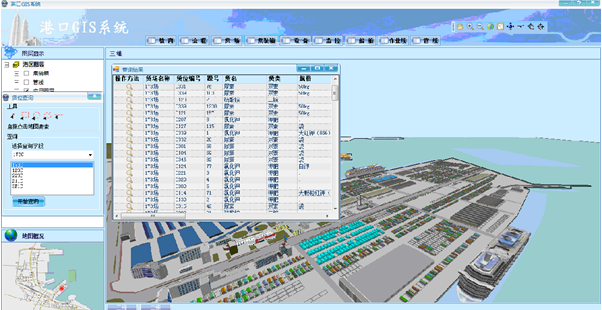

输入货场代码查询：

输入货场代码，可获取到关于这个货位上的相关的港区业务信息。如图所示：

直接点击地图要素查询：

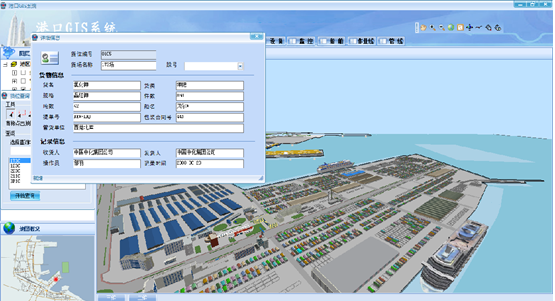

点击某一货位，呈高亮显示，详细货物信息弹出界面。

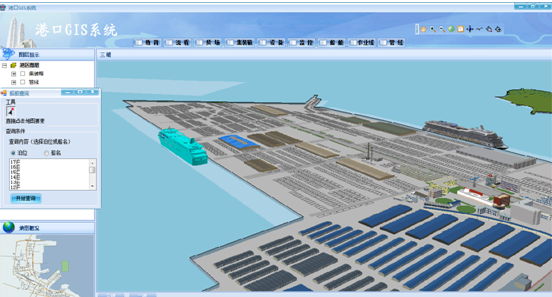

查询港区地图中某一区域的船舶信息，查询结果将列表显示在港区地图下方，通过放大、高亮、清除、查看详细信息等功能来实现所选中的某一泊位，在港区地图实现与之对应的互动

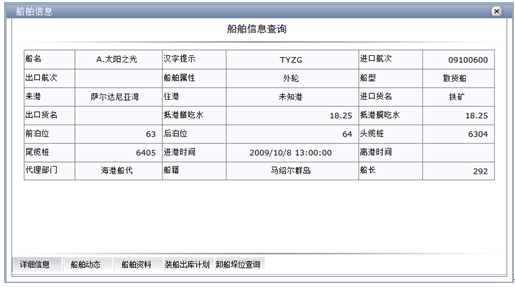

点击查看其中一个泊位的详细信息，可以获取到关于这个泊位上的船舶相关的港区业务信息，如船舶详细信息、船舶资料、船舶动态、装船出库计划、卸船垛位查询等业务信息。如图所示：

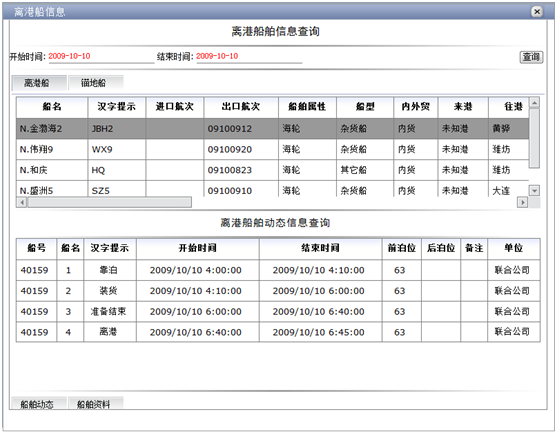

查看离港船、预报船可以查看当天或者是一段时间离港船及预报船的相关业务信息。如图所示：

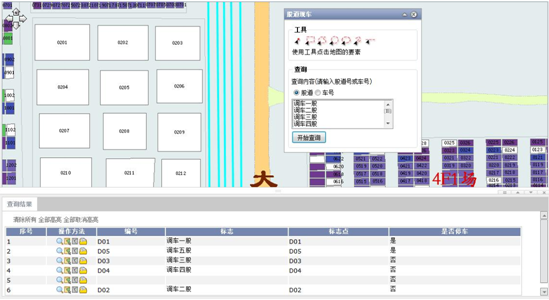

查询港区地图中某一区域的股道线路信息，查询结果将列表显示在港区地图下方，通过放大、高亮、清除、查看详细信息等功能来实现所选中的某一条股道线路，在港区地图实现与之对应的互动。

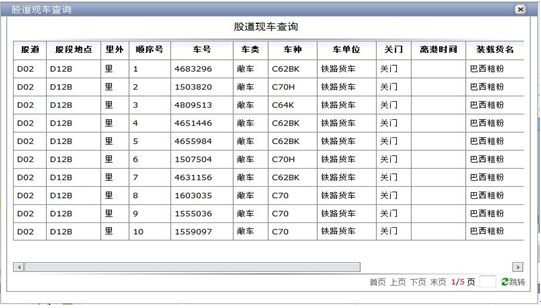

股道上的现车及相关的港区业务信息：

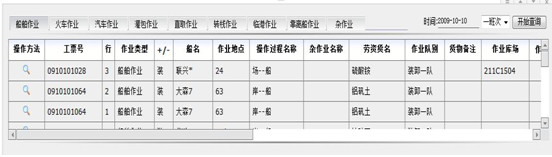

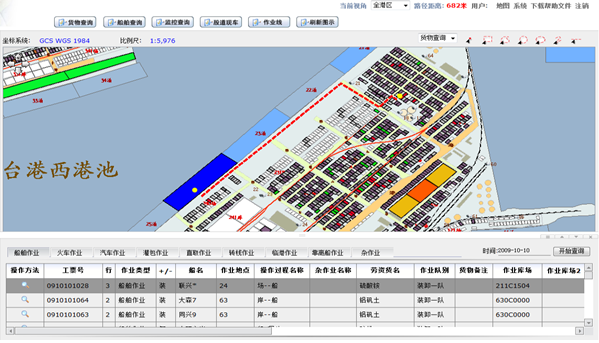

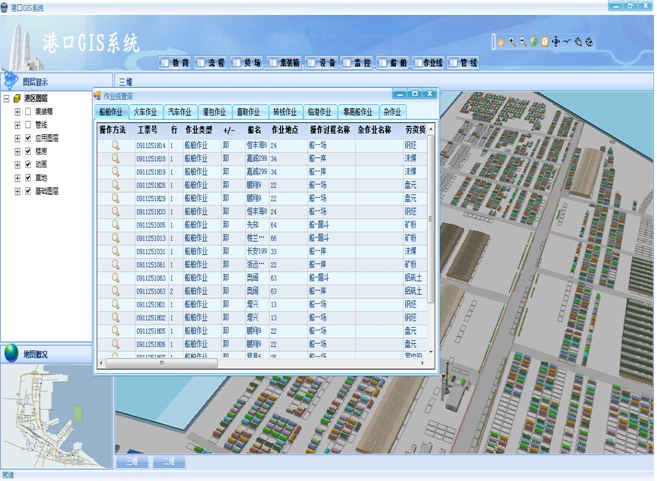

查看船舶作业、火车作业、汽车作业等多种作业类型的作业线的详细信息。

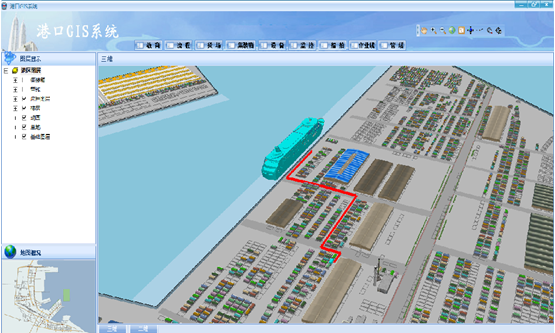

对于船舶作业及火车作业，点击操作方法中的放大镜可以在港区地图上查看最优路径，并且给出最优路径的距离，为生产提供一定的准确数据。

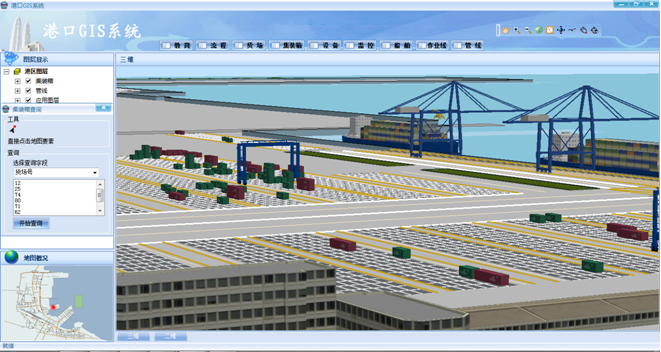

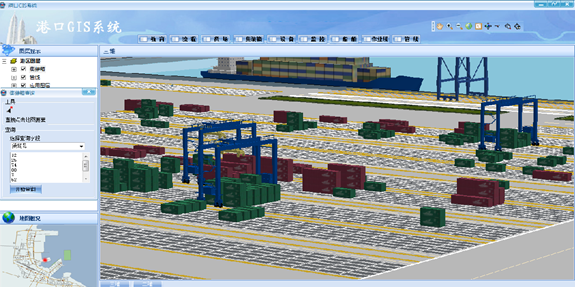

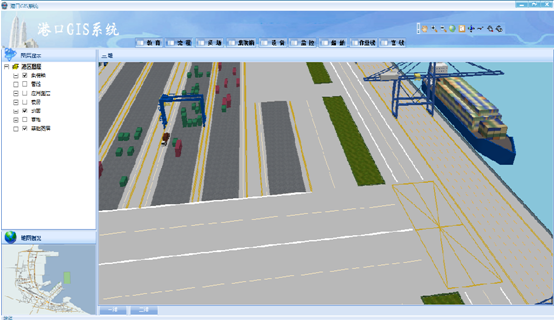

通过点选或输入堆场代码查询港区地图中某一个及某一区域的集装箱信息，查询结果将列表显示在港区地图中，通过放大、高亮、清除、查看详细信息等功能来实现所选中的某一货位，在港区地图实现与之对应的互动，也可以通过查看全部来查看选中的货位的详细信息。三维地图中对应的模型数据随集装箱管理系统数据变化呈动态变化，做到随时更新三维数据模型。如图所示

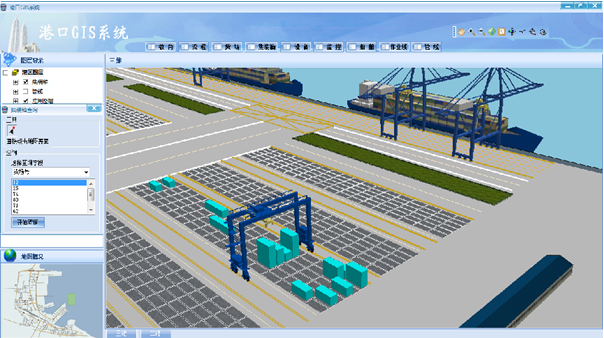

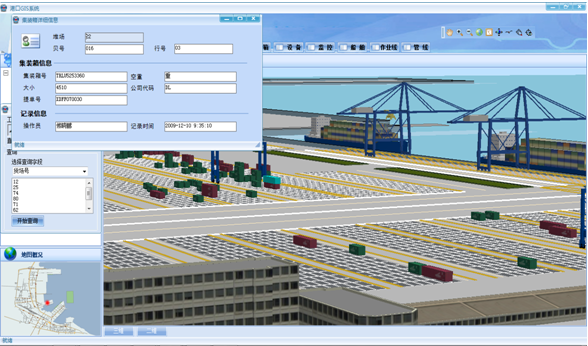

直接点击地图上某个集装箱查询，被选中的集装箱高亮显示，同时弹出堆场、贝号、行号、集装箱号、层数等集装箱信息。

输入堆场号查询：

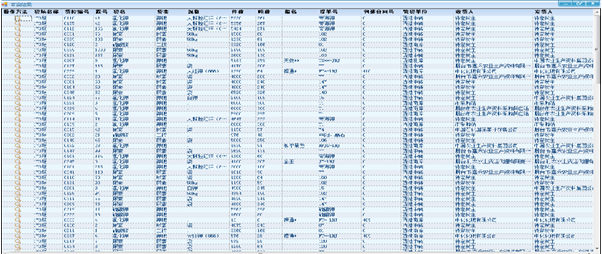

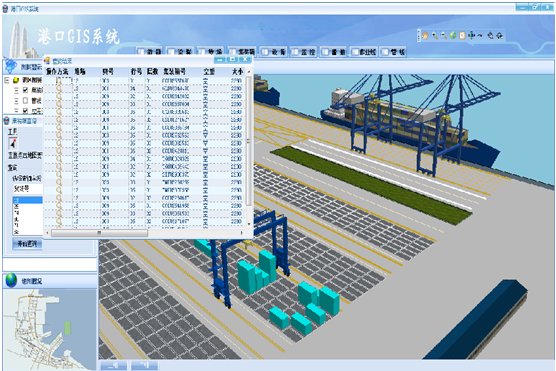

对应堆场的所有集装箱信息弹出显示：

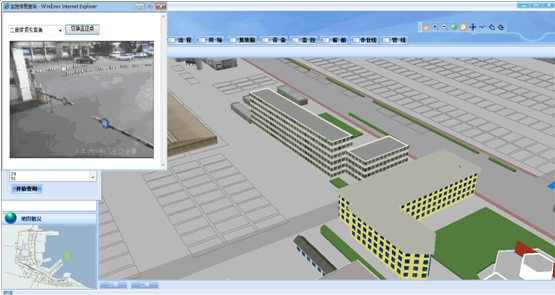

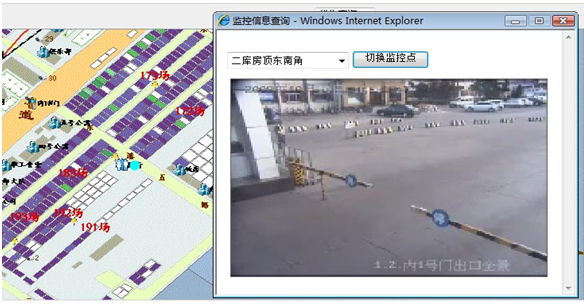

提供整个港区的视频监控摄像机在电子地图中的监控信息，查询结果将列表显示在港区地图下方，通过放大、高亮、清除、查看详细信息等功能来实现所选中的某一监控点的图像信息及监控点信息，在港区地图实现与之对应的互动。

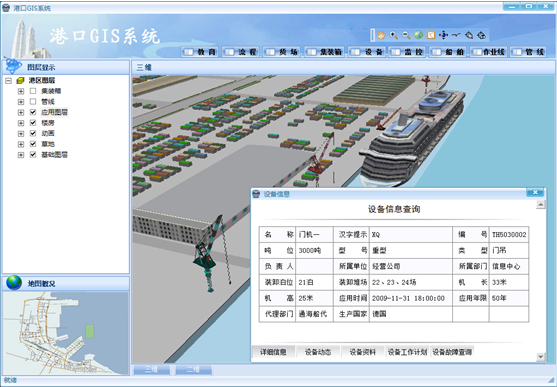

设备、设施管理对港口设施（码头、仓库、油罐、建筑物、重点设备）等利用GIS平台实现快速定位，具有数据输入、数据编辑、属性查询、数据统计、三维堆场浏览等功能。

提供各类设备的综合查询功能，可按分类区域或者条件进行查询，也可单击查询设施属性信息，了解港区设施的整体情况，查询结果可以以报表形式打印输出。可以对每个设施或设备进行标注和查看所处的位置以及与RCMS接口提供设备的运行、维修、停机等设备运转信息，可以通过各种相关属性进行查询，并显示相关的基础信息，三维地图中对应的模型数据随生产管理系统数据变化呈动态变化，做到随时更新三维数据模型。

对地上地下管线的管理主要包括各类管线以及铺设管线所需要的管廊管架设备，以及基于管线的分析查询等。

提供对管网的分层管理、裁剪输出、动态标注、量算工具、管线定位、管线维护、三维观察、管网立面查询等功能。

提供管线管廊设备属性查询、任意点高程查看等功能

图文一体化输出分析结果。包括横剖面分析、纵剖面分析、缓冲分析、连通分析、水平和垂直净距分析、故障分析等。

系统能够按照自定义区域范围、任意设定复合条件对阀门及其它管网设备进行属性查询，生成和输出各种统计图。

提供任意区域查询统计、任意属性查询统计、任意参数查询统计、专项统计、管网资料统计等。

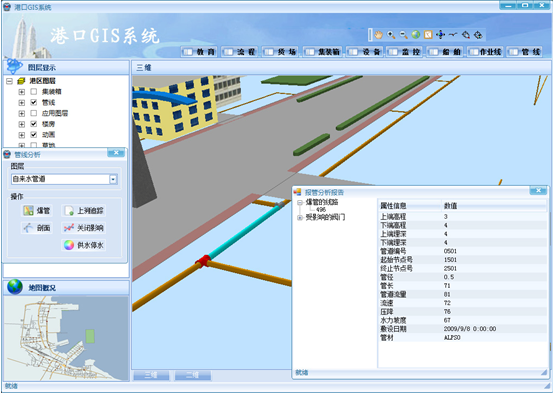

为解决管线出现爆管泄漏、线路中断等事故，提供了事故预案查询功能，不同性质的管线对应不同的事故预案说明文档，在管线发生泄漏、断路等事故时，通过名称或者管线的编码查询出与该管线相对应的预案文档，读取管线资料以及输送物质特性，及时进行事故处理。

主要帮助用户在开挖路面施工前，了解可能影响的其他地下管线，从而避免在维修某种管线时，挖断同一区域的其他管线。

系统提供对各种管线的相关数据工程图纸、图形图片（竣工图、设计图、布置图、照片、多媒体资料等）等资料进行统一管理，可挂接多种格式的图片，并能同时查看这些图片的详细信息，实现了从各个角度了解管线的现场情况。

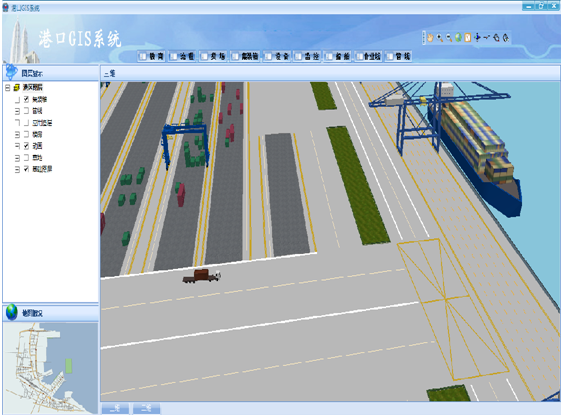

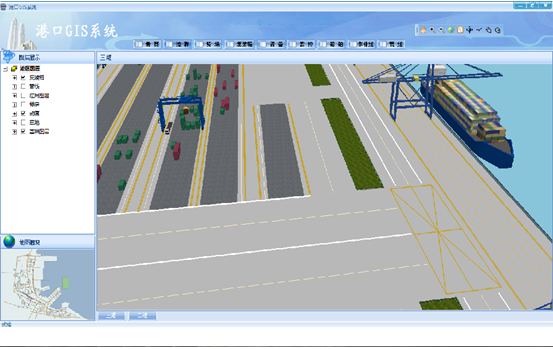

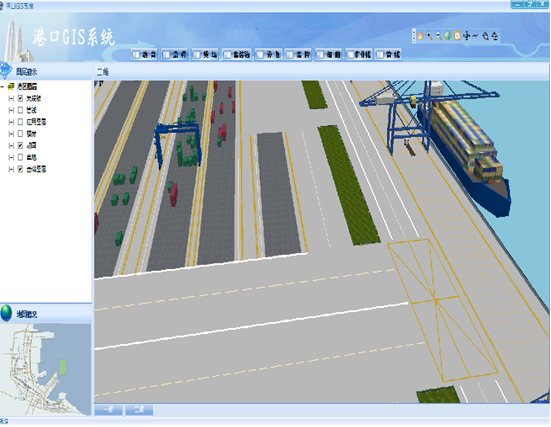

对挂接GPS的车辆，在港区内三维GIS平台上动态展示其三维车辆的运动状态及运动轨迹。

主要完成对工程项目的进度控制及资料管理。

提供基于GIS平台的可视化管理操作界面，在地图上将不同的工程项目以不同颜色、标注进行区分并高亮显示，并且能查询定位工程项目施工地点，根据时间动态查看工程进度情况。同时也能将工程项目中产生的文档、图纸、音视频等相关信息结合显示。为施工、管理单位提供便捷服务。

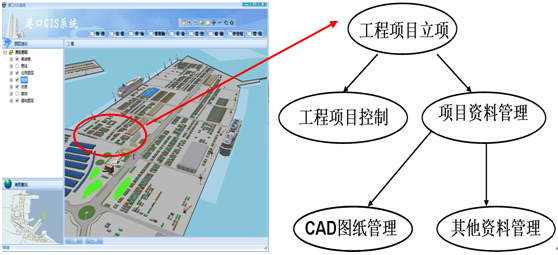

该模块根据需求，分别为：工程项目立项、工程项目控制、项目资料管理、CAD图纸管理、查询统计等模块。GIS结合图：

作为面向港口船东、货主、代理和运输公司等诸多用户以及招商引资需求的港口公众型GIS，可用于门户网站和触摸屏查询等公共服务领域，为公众提供与港口空间地理信息相关的各项公开服务。

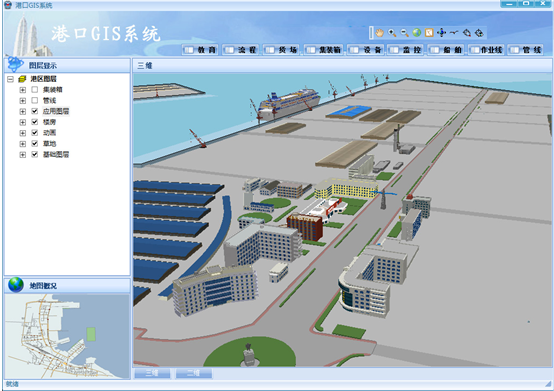

系统基于GIS技术、三维建模技术，以西港区航拍图、规划图、规划沙盘为依据，设计制作西港区三维虚拟效果展示。

系统对港口涉及的地形地理、港口航道、场地建筑、港区设施、地下基础设施等多专业信息和成果进行一体化存储管理，实现地上建筑、地表模型、企业设施、特殊设备及其它地下设施的构建，借助三维可视化技术在一个统一的时空框架下对该区地面以上、地面及地下各种设施进行整体的3D可视化表达、管理、更新、查询与分析，建立集数字化、信息化、可视化为一体的空间信息系统。
